近日，36365线路检测中心刘新副教授、宋金龙副研究员团队在仿生制造领域取得重要进展，研究成果发表在国际著名期刊《Advanced Functional Materials》（IF12.1）和《ACS Nano》（IF13.9）。

溢油事故的频繁发生和工业废水的不断排放形成了大量油水混合物，造成严重的环境污染及经济损失。为有效去除大面积水面浮油，上述团队提出了一种以食盐颗粒为模板构建超疏水/超亲油多孔PVDF–MWCNT（多壁碳纳米管）海绵的绿色制造方法，即在200℃下加热PVDF粉末、MWCNT和食盐颗粒混合物，使PVDF粉末融化，冷却至室温后PVDF凝固，形成块状PVDF-MWCNT-食盐混合物，将其浸没在水中后食盐颗粒逐渐融化，从而形成多孔PVDF-MWCNT海绵状复合物，整个制造过程无需使用任何有机溶剂。该海绵对各种油类具有优异的吸附能力，并可通过挤压、加热或溶剂清洗的方式实现循环使用，在复杂环境中仍能保持优异的油水分离能力。上述研究成果以题为“Table Salt as a Template to Prepare Reusable Porous PVDF–MWCNT Foam for Separation of Immiscible Oils/Organic Solvents and Corrosive Aqueous Solutions”发表于国际著名期刊《Advanced Functional Materials》（影响因子12.1），并被选为正封面论文。

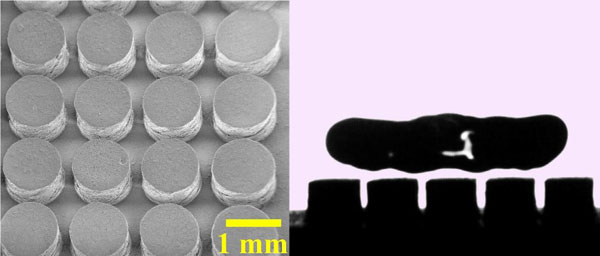

液滴饼状弹跳超疏水表面因具有较小的液-固接触时间，在航空飞行器、卫星天线、高压电缆表面的防冻雨抗结冰方面具有广阔的应用前景。然而，现有可实现液滴饼状弹跳的超疏水柱状阵列直径≤100μm且高径比＞10，难以大面积制造，进而成为进一步工程应用的瓶颈问题。为实现液滴饼状弹跳表面的大面积制造，上述团队深入研究了超疏水柱状阵列尺寸对液滴弹跳的影响规律，首次发现了毫米级直径及高径比小于1的超疏水柱状阵列便可实现液滴饼状弹跳，在此基础上提出了一种模具复制与纳米颗粒喷涂相结合的工艺，实现了液滴饼状弹跳表面的高效低成本大面积制造。另外，还通过调控超疏水柱状阵列的倾斜角度，实现了液-固接触时间、弹跳形状及弹跳方向的可逆控制。上述研究成果以题为“Large-Area Fabrication of Droplet Pancake Bouncing Surface and Control of Bouncing State”发表于国际著名期刊《ACS Nano》（影响因子13.9）。

论文链接：

刘新，副教授，主要研究方向为超浸润及等离子体改性。近三年以第一作者或通讯作者身份在Advanced Functional Materials (IF12.1，正封面)、ACS Nano (IF13.9)、ACS Sustainable Chemistry & Engineering（IF5.9）、Scientific Reports（IF4.2）等期刊上发表SCI论文21篇，目前担任国际著名SCI期刊Micro & Nano letters的副编辑（Associate Editor）。

宋金龙，副研究员，德国洪堡学者，主要研究方向为特种加工与复合加工。入职以来，以第一作者或通讯作者身份在ACS Nano (IF13.9)、Journal of Materials Chemistry A (IF8.8)、ACS Applied Materials & Interfaces (IF7.5)、Nanoscale (IF7.3)、Lab on a Chip (IF6.0)、Scientific Reports (IF4.2)、The Journal of Physical Chemistry C (IF4.5)、Advanced Materials Interfaces (IF4.2)等国际著名期刊上发表SCI论文19篇，其中封面论文4篇。
